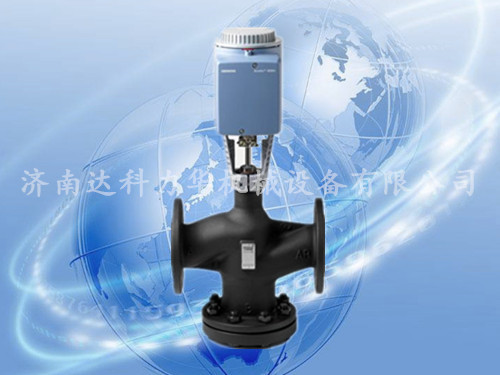

隨著供暖的普及，西門子溫控閥被越來越多的使用，一般廠家在發貨時為了保護執行器，都是分開發貨的，需要現場技術人員自行安裝接線，那么西門子溫控閥與執行器、控制器具體是怎么接線的呢？下面由濟南達科力華機械設備有限公司技術人員為您具體講解一下。

       西門子電動執行器G0、G、Y、M、Z分別代表的意義：

G0-系統零線

G-系統火線

Y-定位信號DC0~10V或DC4~20mA

M-測量中線

Z-位置指示燈

        西門子溫控閥的接線過程

1.西門子溫控閥接線時，請嚴格按接線圖連接，注意工作電源電壓。

2.注意工作電源極性：G/G0不可接反，注意電源線與信號線：G/G0與Y/M不可接反。

3.注意執行器信號線(Y/M)是由控制器輸出端接入(Y1/M)，而非控制器的輸入端(X1/M)，更非傳感器端子(B/M)。

4.西門子溫控閥接完線后必須將執行器恢復自動，方可通電運行。

5.運行前檢查信號輸入類型。通電后，先做行程校驗。

        西門子溫控閥執行器對外接線：

(1)執行器側部敲落孔處接線后要密封，防塵、防潮;

(2)接線出執行器后保持“U”型彎狀態，以免冷凝水進入;

(3)敲落孔開孔時小心用力，以免劃傷線路板。

         西門子溫控閥執行器與控制柜走線：

(1)建議用RVVP兩芯、三芯、四芯多絞屏蔽信號線

(2)30m內連線建議用0.75mm2，50m內連線建議用1.0mm2

(3)走線盡量避開大型電機、動力電纜，盡量走橋架內或穿線管內

(4)走線可與動力電纜之間垂直跨越，盡量避免平行走線

(5)走線若不可避免與動力線纜間段性平行，保持30cm以上間距

(6)接線調試后，執行器接線盒前蓋一定扣平，并緊固螺絲以免進水受潮
