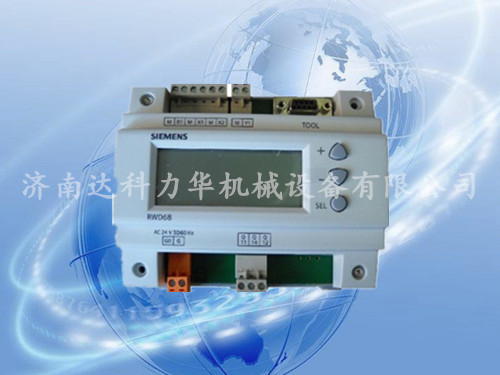

西門子控制器RWD68接線:

D1 數字量輸入

G, G0 AC 24 V 供電( SELV AC 24 V 電源)

M 地線 (G0)， 用于信號輸入, 通用輸入和模擬量輸出

Q1 數字量輸出點, AC 24...230 V之間的工作電壓均可

X1 信號輸入 ( 主輸入點:    Ni 1000, Pt 1000 和 0…10 V DC)

X2 信號輸入 ( 輔助信號輸入:    Ni 1000, Pt 1000, 0 …10 V DC 以及 0…1000 ? 或0…10 V DC 遠程設置信號 )

Y1 模擬量輸出

Tool 與PC連接的通訊接口 (9-針插口)

接線示意圖：

E1 電氣負荷

N1 RWD68 控制器
PC PC

Q1 用于雙位控制的無源延時觸點

S1 時鐘開關或者恒溫器

X1 主輸入點 ( 當X1為有源主動式傳感器則端子 G 會出現)

X2 輔助輸入點或者遠程設定點 (當X2為有源主動式傳感器則端子 G 會出現)

Y1 閥門執行器 / 風閥執行器
